  • STWAVE 모델에서는 Half plane와 Full plane의 두 가지 모드를 사용할 수 있습니다.
  • Half plane 모드는 파 에너지(Wave energy)가 앞바다(offshore)에서 연안(nearshore)로 전파되는 것만을 허용합니다. (그리드의 x축으로부터 ±87.5도, 일반적으로 거의 해안 법선(shore-normal) 방향)
  • 또한 해안선에서 반사된 것과 같이 음의 x 방향으로 움직이는 모든 파도, 가파른 바닥 특성 및 구조물은 해풍에 의해 생성되는 것들과 마찬가지로 Half plane 모드에서 무시됩니다.
  • Full plane 모드는 전체 360도 평면에서 웨이브 변환 및 생성을 허용합니다.
  • 일반적으로 Half plane 모드는 해상(offshore) 방향이 명확하지 않은 반 밀폐 만이나 호를 제외한 대부분의 연안 해상에 적용이 가능하며, Full plane 모드는 모든 방향에서 웨이브 변환 및 생성을 허용하므로 Half plane 모드 적용이 어려운 경우에 적용할 수 있습니다.
  • Breaking은 쇄파(Wave breaking)를 나타내는 데이터 세트를 출력합니다. Full plane의 경우 이 값은 인덱스가 없거나(no indices) 또는 breaking이 발생하는 곳에서 1, 그렇지 않은 곳에서는 0의 값을 주는 인덱스를 (write indices) 쓸 수 있습니다. Half plane의 경우 full plane 옵션에 에너지 소멸을 계산(Calculate Energy Dissipation) 할 수 있는 추가 옵션이 있고 이는 에너지 소멸의 데이터 세트를 제공합니다.
  • 1 div fma는 1/fma를 나타내며, 국부적인 바람 성장에 대해 재정의된 스펙트럼 피크 주파수의 반대(the inverse)를 나타내는 기간을 의미합니다.

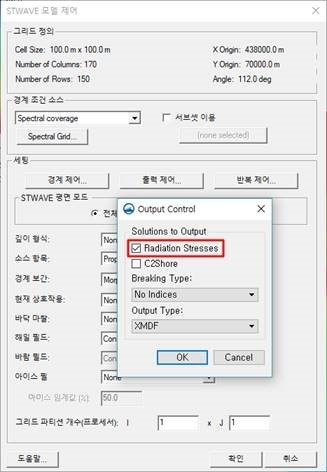

  • Radiation stresses 관련해서는 모델 제어>출력 제어에서 Radiation stresses 항목에 체크 여부를 확인해 주시기 바랍니다.


SMS17



  • STWAVE 모델에 대해 인터페이스와 관련된 사항은 SMS 메뉴의 도움말 항목을 참조하시면 쉽게 해당 정보를 얻을 수 있으며, 모델 자체에 대한 사항은 STWAVE 사용자 매뉴얼에서 더욱 자세한 정보를 확인할 수 있습니다.

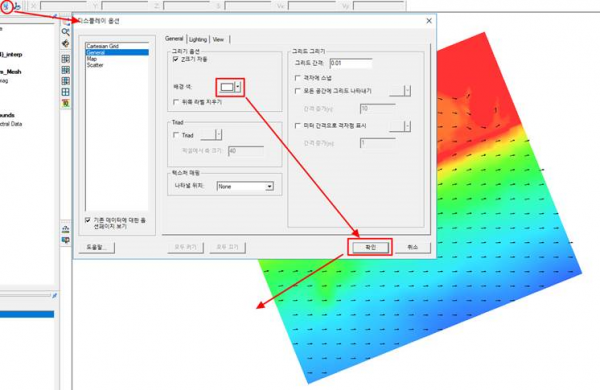

배경색 변경과 관련된 내용은 디스플레이에서 조절이 가능합니다. 아래 그림과 같이 디스플레이 옵션 창을 열어 배경색을 하얀색으로 변경할 수 있습니다.


SMS16

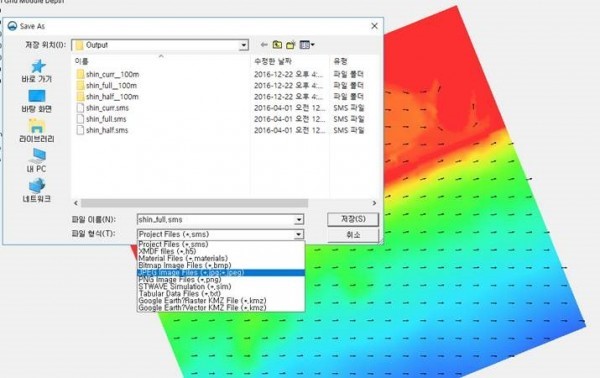

메인 메뉴에서 파일>다른 이름으로 저장을 선택하면 아래와 같은 대화상자가 뜨며, 여기서 파일 형식을 그림 파일로 선택할 수 있습니다.


SMS14


또한 아래와 같이 편집>클립보드로 복사를 선택하면 클립보드에 메일 화면의 이미지가 복사되며 문서에 붙여넣기 할 수 있습니다.



SMS15



forrtl: severe(157): Program Exception-access violation 에러가 의미하는 바는 매우 다양하여 원인을 쉽게 파악하기가 어렵습니다. 해당 에러는 포트란 에러로 엔진이 Fortran으로 만들어져 있기 때문에 나타나는 에러입니다. 본사 답변에 따르면 RMA4에서 포트란 실행 157 에러는 다양한 원인이 있으며 보고된 원인들은 다음과 같습니다.



  • 메뉴 편집-기본 설정-파일 위치에서 RMA4 파일의 경로가 C:\Program File\SMS 12.1 64-bit\models\TABS\rma4v456.exe로 되어 있는지 확인합니다.
  • RMA4를 실행하기 위해 필요한 프로젝트 파일이 지워졌거나 이동되었거나 이름이 변경되어 RMA4에서 찾지 못했을 수도 있습니다.
  • 프로그램이 허용되지 않은 곳에 쓰기를 시도하는 것입니다. (폴더가 공유 네트워크 폴더에 있는 경우 가끔 발생) 이경우 데스크탑에 복사하고 실행합니다.
  • 시간 설정과 같은 RMA2 솔루션 파일에 문제가 있을 수 있습니다. (문제 해결에 대한 팁은 RMA4 사용자 설명서의 19페이지를 참고하시기 바랍니다)
  • RMA4는 RMA2 보다 조금 더 민감할 수 있습니다. RMA4 모델에 RMA2 모델을 사용할 때 이러한 불안정성 여부를 확인하여야 합니다.
  • 사용자 매뉴얼 p.136에서 언급한 것처럼 다른 컴퓨터에서 생성된 RMA2 솔루션 파일을 사용하는데 문제가 있음을 발견했습니다. "한 컴퓨터에서 작성한 binary 파일을 다른 운영체제(family)의 컴퓨터로 보내면 실행되지 않을 수 있습니다.
  • 컴파일된 RMA4 버전의 크기가 큰 프로젝트의 경우에 메모리 문제가 있을 수 있습니다.



RMA4 유저 가이드 p.19 마지막에 보면 성공적인 RMA4 모델 해석을 위한 첫 번째 조건은 smooth한 wet/dry 경계 조건을 가진 메시라고 나와있습니다. 따라서 메시 제작 시 smoothing 등을 다시 한번 확인할 필요가 있습니다. 또한 메모리 관련 문제 확인은 위하여 프로젝트 크기를 줄여 테스트할 필요성도 있습니다.

BC card는 농도(mg/L)를 사용하는 반면 BL card는 질량비 또는 질량 로딩(g/s)을 사용합니다. 또한 BLE(사용한 BL-type card의 유형)는 이처럼 작동합니다.



  • 관련 부피(L)를 가진 요소에 질량비(g/s)를 넣습니다.
  • 모델의 시간 단계를 압니다.
  • 질량 로딩을 농도로 변환할 수 있습니다.
  • 농도=(질량비)*(순간에서의 요소 부피)*(시간)
  • mg/L=g/s*1000*L*s



보시다시피 질량 로딩을 사용할 때 농도는 요소 부피에 달려있습니다. (예 만조 대 간조) RMA4 출력 중 하나는 농도입니다. 따라서 경계 조건에도 불구하고 농도-유형 단위에서 농도는 초기에 지정한 것과 일치한다고 보입니다.



RMA4는 물에서 염료와 같은 구성 성분에 대하여 해석이 가능합니다. BOD 모드에서 실행한 적은 없습니다. 환경에서 질소는 다른 구성 물질과 반응하고 생물학적/화학적 순환을 합니다.



RMA-10과 RMA-11은 질문을 해결해 줄 지 모릅니다. 초기 필드 데이터 보기 N 농도는 깊이에 다양하지 않다면 2D depth-integrated 모드에서 수리학적 모델, RMA-10을 구동할 수 있습니다. 만약 그렇다면 3D에서 실행할 수 있습니다. RMA-10(2D 또는 3D) 결과는 RMA-11에 입력하고 3D 수질 모델은 복합 조류-인-질소-산호 순환과 반복을 조절 시킬 수 있습니다. 현재 상용 버전은 RMA-10과 RMA-11을 포함하지 않습니다.

왼쪽 상단에 Edit을 클릭하시고 Material data에서 원하는 이름(일반적으로 보는 weir로 지정)을 지정하시면 됩니다. 그리고 해석하고자 하는 보의 조도계수와 와점성계수를 RMA2의 Material Properties에서 입력하면 됩니다. 앞의 계수 값들은 해석하고자 하는 하천의 관련 보고서를 참고하거나 사용자가 생각하는 임의의 값을 입력하면 됩니다.

RMA2의 전신이라고 생각하면 됩니다. GFGEN, RMA2 및 RMA4는 TABS라 불리는 프로그램에 맞추어져 있습니다. SMS 이전에 나온 컴퓨터 프로그램은 모델을 빠르게 구성한다고 하여 TABS라고 불렀습니다.

RMA2와 FESWMS는 시작할 때 Mesh에서 모든 요소가 물로 덮여 있어야 함을 의미하는 "wet model"을 고려합니다. 이는 모델을 Cold Start 한다고 불립니다. 하류 경계수위가 정상 깊이에 도달할 때까지 천천히 떨어집니다. 이는 소위 모델을 Spin-up 한다고 합니다. 수위가 최대 지표면(요소) 높이보다 낮게 정의된 것으로 보입니다. FileGer Info를 선택하고 최소 및 최대 지하 높이를 목록으로 만들 것입니다.

RMA2에서 가능한 조수 영향 능력(tidal influence capabilities)은 제한적입니다. 조수 작용을 모델링하는 유일한 방법은 모델의 ocean-side에서 transient-head 경계조건을 사용하는 것입니다. 사용자는 조수 유입과 유출을 시연하도록 head(water-surface elevation) vs. time curve을 입력합니다. 이 특성은 많은 사람들에 의해 사용되어 왔지만, 꽤 단순한 접근이고 조류 작용을 정확하게 표현하는 데는 제한적입니다. 물론 RMA2 기능이 충분하지 않다면 ADCIRC 모델로 조력 모델링을 더 잘 할 수 있습니다.



ADCIRC는 전체 ocean/wind/wave(STWAVE로) forces에 기인하여 조류를 정확하게 모델 할 수 있어 연안 모델링에 뛰어납니다.
