PCSWMM의 지오레퍼런스를 이용하여 관망에 배경 지도를 맞출 수 있습니다.


우선 지도 레이어를 선택한 상태에서 Map 탭에서 Alter > Georeference로 들어갑니다.



적용 대상 부분에 해당 지도 레이어를 선택하고, 우측의 추가를 눌러 좌표를 추가합니다.


상단 설명에 나오듯이 세 개의 좌표를 선택해야 합니다.

From Extent에 지도의 해당 좌표를 찍고, To Extent에 해당 관망 요소를 하나씩 찍어줍니다.

FAQ PCSWMM15


지도와 관망이 멀리 떨어져있다면, 지도 패널의 범위에서 해당 레이어를 선택하면 화면에서 바로 이동할 수 있습니다. 이 창은 지오레퍼런스 창이 열려 있어도 별도로 작업이 가능합니다.

FAQ PCSWMM16


세 개의 점을 찍고 하단의 Georeference 버튼을 누르면, 다음과 같이 해당 관망과 지도가 겹치게 됩니다.

FAQ PCSWMM17



FAQ PCSWMM18


위의 작업은 한 두 차례의 연습이 필요합니다. 연습을 통해 배경과 모델 관망을 더욱 정확하게 일치시킬 수 있습니다.



계산된 관의 경사는 사용자가 지정한 최소 관 경사보다 낮으므로 후자의 값 즉, 최소 관 경사 값을 대신 사용하게 됩니다.


오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 경고를 피하거나 SWMM 엔진이 이 오류를 수정하지 못하게 하려면 표시된 개체의 관련 속성을 편집하여 경사도 그대로 계산을 진행하게 해야 합니다.


이 오류는 SWMM이 잘못된 형식으로된 RDII 인터페이스 파일에서 데이터를 읽으려고 할 때 발생합니다 (예: 다른 프로젝트를 위해 생성되었거나 실제로 다른 유형의 파일일 수 있음). 따라서, 도움말을 참조하여 정상적인 형식으로 된 RDII 인터페이스 파일을 작성하시기 바랍니다.

SWMM이 강우 인터페이스 파일을 열 수 없는 경우, 해당 파일이 존재하지 않거나 사용자에게 해당 폴더에 대한 쓰기 권한이 없기 때문일 수 있습니다.


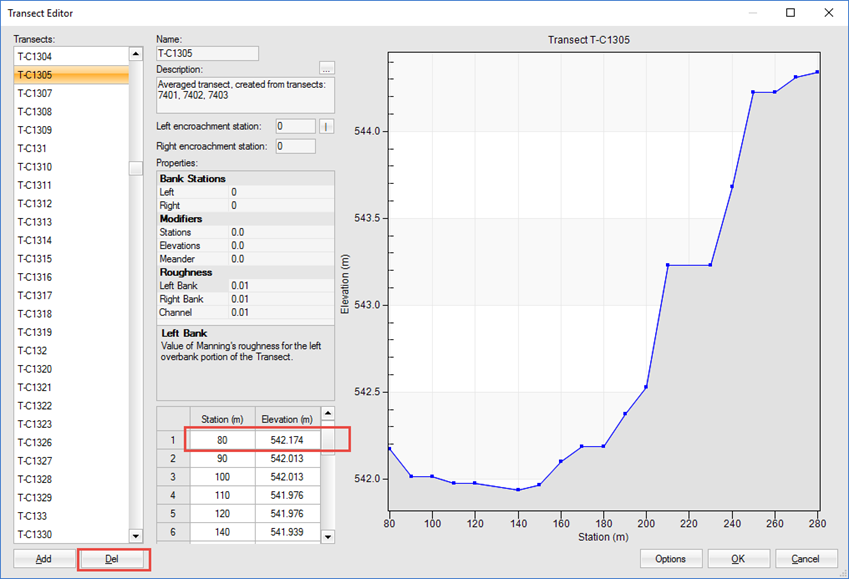

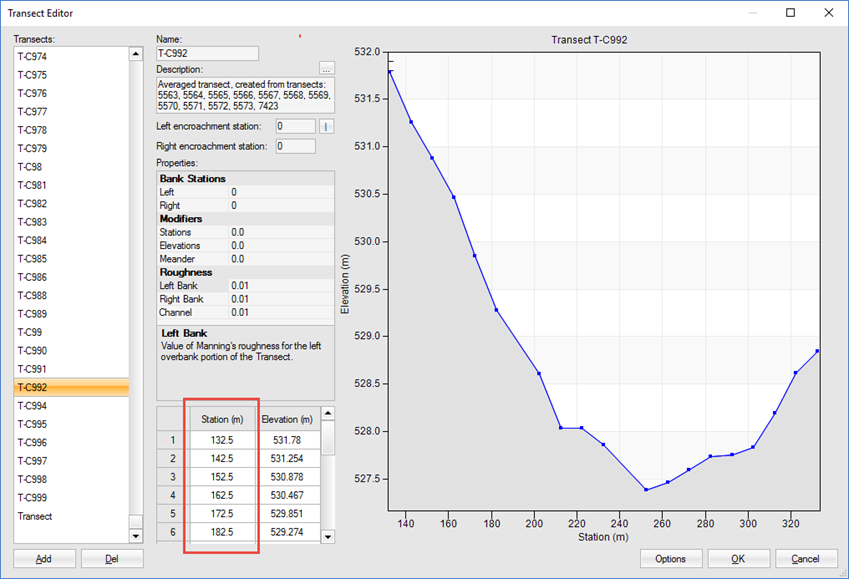

오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 오류 메시지 아래 줄은 입력 파일에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 해당 줄에 표시된 개체의 관련 속성을 편집하시기 바랍니다.


이 오류는 질문 그대로, 보고 시간격이 라우팅 시간격보다 작기 때문에 발생합니다. 이 오류를 수정하려면 프로젝트 패널에서 시뮬레이션 옵션을 클릭하고 시간격 탭을 클릭합니다. 여기에서 보고 시간격 또는 라우팅 시간격을 편집하여, 보고 시간격이 라우팅 시간격과 같거나 크도록 합니다.


예를 들어 보고 시간격은 1분이고 라우팅 시간격은 2분(120초)이면 오류가 발생합니다. 이 문제를 해결하려면 아래와 같이 라우팅 시간격을 60초로 줄이거나 보고 시간격을 120초로 늘립니다.


FAQ PCSWMM11

LID 제어의 설계 인자에 잘못된 값이 있습니다.


오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 오류 메시지 아래 줄은 입력 파일에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 해당 줄에 표시된 개체의 관련 속성을 편집해야 합니다.
이 오류를 수정하려면 LID 편집기에서 관련 LID를 편집해야 합니다.


예:

  • LID 레이어 중 하나에 필수 속성 값을 할당하지 않았습니다.
  • 토양 레이어의 공극률은 필드의 허용량보다 작습니다.

배출구 노드에는 하나의 링크만 연결할 수 있습니다. 오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 오류 메시지 아래 줄은 입력 파일에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 하나의 링크만 배출구에 연결되도록 수리적 요소를 수정해야 합니다. 만일 링크가 실제로 2개 이상 연결된 경우라면 가상의 짧은 링크 하나를 만들어 이 문제를 해결할 수 있습니다.

저류지의 형상 데이터(표면적 대 깊이)가 전체 깊이에서 음수인 부피를 갖습니다. 이는 저류 노드의 표면적 곡선이 노드의 전체 깊이보다 낮은 깊이에서 아래쪽으로 기울어질 때 발생할 수 있습니다. 해당 부피를 설명하는 데이터 값을 자세히 분석해 본 후, 문제가 되는 한 두개의 값을 바꿔 보십시오.

정상 상태 및 운동파 라우팅에서 절점 노드는 유출구 링크를 하나만 가질 수 있습니다. 이 오류는 시뮬레이션이 정상 상태나 운동파 라우팅 상태로 되어 있음을 나타냅니다.


이 경우 시뮬레이션 옵션을 클릭하고 라우팅 방법을 동역학파로 변경하여 해결 가능합니다.


정상 상태 및 운동파 라우팅 기법은 순환 루프가 존재하는 시스템(즉, 특정 노드에서 물의 흐름이 시작되어 다시 원래의 노드로 돌아오는 경우)에는 적용할 수 없습니다. 대부분의 경우 순환 루프 문제는 링크 중 하나의 방향을 바꾸면 쉽게 제거할 수 있습니다(즉, 링크의 입구 및 출구 노드 전환). 에러 메시지 뒤에 나오는 것은 루프를 만드는 링크의 이름입니다.


링크를 정상으로 만드려면 아래 그림처럼 링크를 마우스 오른쪽 버튼으로 클릭하고 링크 반전을 선택하십시오.
