FAQ

배출구 노드에는 하나의 링크만 연결할 수 있습니다. 오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 오류 메시지 아래 줄은 입력 파일에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 하나의 링크만 배출구에 연결되도록 수리적 요소를 수정해야 합니다. 만일 링크가 실제로 2개 이상 연결된 경우라면 가상의 짧은 링크 하나를 만들어 이 문제를 해결할 수 있습니다.

저류지의 형상 데이터(표면적 대 깊이)가 전체 깊이에서 음수인 부피를 갖습니다. 이는 저류 노드의 표면적 곡선이 노드의 전체 깊이보다 낮은 깊이에서 아래쪽으로 기울어질 때 발생할 수 있습니다. 해당 부피를 설명하는 데이터 값을 자세히 분석해 본 후, 문제가 되는 한 두개의 값을 바꿔 보십시오.

정상 상태 및 운동파 라우팅에서 절점 노드는 유출구 링크를 하나만 가질 수 있습니다. 이 오류는 시뮬레이션이 정상 상태나 운동파 라우팅 상태로 되어 있음을 나타냅니다.

이 경우 시뮬레이션 옵션을 클릭하고 라우팅 방법을 동역학파로 변경하여 해결 가능합니다.


정상 상태 및 운동파 라우팅 기법은 순환 루프가 존재하는 시스템(즉, 특정 노드에서 물의 흐름이 시작되어 다시 원래의 노드로 돌아오는 경우)에는 적용할 수 없습니다. 대부분의 경우 순환 루프 문제는 링크 중 하나의 방향을 바꾸면 쉽게 제거할 수 있습니다(즉, 링크의 입구 및 출구 노드 전환). 에러 메시지 뒤에 나오는 것은 루프를 만드는 링크의 이름입니다.

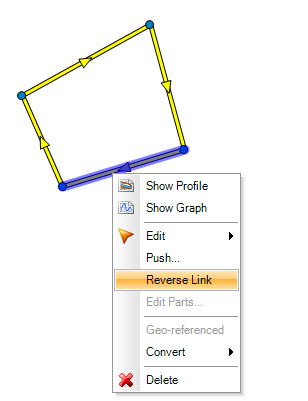

링크를 정상으로 만드려면 아래 그림처럼 링크를 마우스 오른쪽 버튼으로 클릭하고 링크 반전을 선택하십시오.

펌프에 대해 펌프 곡선이 없거나 잘못된 유형의 곡선이 지정되었다는 오류입니다.

오류 메시지의 xxx 부분은 문제가 있는 개체 의 이름입니다. 오류 메시지 아래 줄은 입력 파일 에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 펌프 곡선 탭의 곡선 편집기에서 펌프 곡선을 편집하면 간단히 해결할 수 있습니다.


정상 상태 해석이나 운동파 라우팅에서 모든 관은 양수인 경사를 가져야 합니다. 역경사 오류는 시뮬레이션이 정상 상태나 운동파로 설정되었음을 나타냅니다. 이는 일반적으로 관의 유입구 및 출구 노드를 반전시켜 간단히 해결할 수 있습니다. (예: 관을 마우스 오른쪽 버튼으로 클릭하고 나타나는 팝업 메뉴에서 반전을 선택)

라우팅 기법이 동역학파인 경우, 역경사가 허용됩니다. 따라서, 역경사를 유지하려면 시뮬레이션 옵션을 열고 일반 탭 에서 라우팅 방법을 동역학파로 변경하십시오.

오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 오류 메시지 아래 줄은 입력 파일에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 해당 줄에 표시된 개체의 관련 속성을 편집해야 합니다.

동역학파 라우팅을 쓰지 않는 경우, 구배로 선택 도구를 사용하여 오류가 있는 경사를 식별하고 구배 설정 도구를 사용하여 이를 수정할 수 있습니다. 더 자세한 지침은 도움말에서 음수인 관 구배 식별 및 수정을 참조하십시오.


관은 0 또는 음수 조도 값을 가질 수 없습니다.

오류 메시지의 xxx 부분은 문제가 있는 개체의 이름입니다. 오류 메시지 아래 줄은 입력 파일에서 문제가 있는 내용을 간략하게 설명하는 것이므로 이를 참고하여 해당 부분을 수정할 수 있습니다. 오류를 수정하려면 선에 표시된 관의 속성 패널에서 조도 속성을 편집해야 합니다. 관 조도 값을 얻으려면 도움말에서 개방형 수로나 폐쇄형 관에 대한 Manning’s N 값을 찾아 보십시오.


분석을 위한 컴퓨터의 메모리가 충분하지 않습니다.

32비트 버전의 PCSWMM(모든 32비트 응용 프로그램과 마찬가지로)은 사용 가능한 시스템 메모리 양에 관계없이 최대 4GB의 메모리에 액세스할 수 있습니다. PCSWMM의 메모리가 부족하면 다음과 유사한 오류 메시지가 나타나거나 소프트웨어가 예기치 않게 충돌하거나 종료될 수 있습니다.


이 메시지가 표시되면 메모리가 제한되어 PCSWMM의 메모리 내 데이터 구조에 영향을 미쳤을 수 있으므로 PCSWMM을 다시 시작하고 프로젝트를 다시 여는 것이 좋습니다. PCSWMM을 다시 시작하기 전에 프로젝트를 저장해야 하는 경우 같은 이유로 프로젝트 복사본을 저장하는 것이 좋습니다. 또한 64비트 버전의 PCSWMM 사용을 고려해야 합니다

상태 보고서의 각 필드에는 허용되는 최대 문자 수가 있습니다. SWMM5 엔진은 열 사이에 공백을 추가하지 않으므로 결과의 자릿수가 너무 많으면 열이 다른 필드와 겹쳐서 오류가 발생할 수 있습니다. 이 오류가 발생할 수 있는 몇 가지 이유는 연속성 오류로 인한 모델 해석 불안정, 너무 큰 소유역 혹은 너무 작은 유량 단위 등입니다. 아래는 작은 유량 단위로 인해 결과값이 너무 커서 다음 열을 침범한 경우의 예시입니다. (아래 이미지 참조)

시계열 오류 211이 발생하는 경우, 날짜 형식에 문제가 있는 것입니다.

PCSWMM은 SWMM5 엔진이 읽을 수 없는 시계열 형식도 읽을 수 있지만, SWMM5에서 읽을 수 있도록 만들어 주는 편이 낫습니다. 시계열 관리자에서 저장 버튼을 클릭하고 시계열을 저장하면 SWMM5에서 읽을 수 있는 형식으로 쉽게 변환할 수 있습니다. 시계열을 저장하면 SWMM5 판독 가능한 형식으로 변환됩니다. 완료되면 이전 시계열을 제거하고 저장된 시계열을 추가하여 모델링 작업을 계속 할 수 있습니다.
