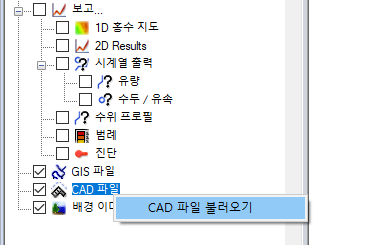

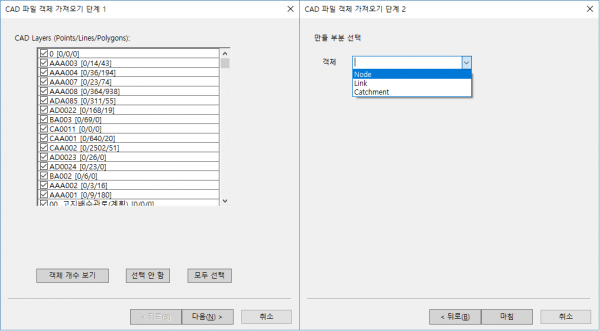

이후 불러들인 파일을 우클릭하여 원하는 항목을 선택 후 노드나 링크로 변환하여 가져올 수 있습니다.

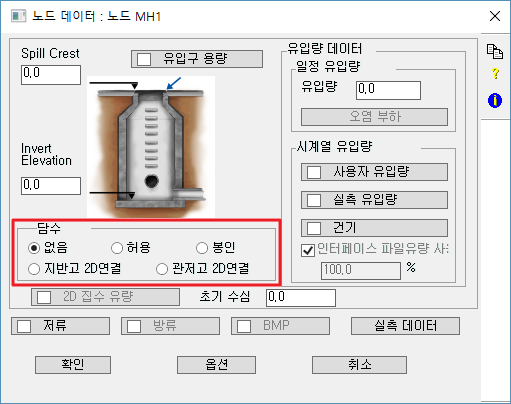

없음: 노드를 통해 월류되는 유량을 시스템 밖으로 제외합니다.
허용: 노드를 통해 월류 되는 유량을 시스템 상의 임시 저류지에 저장했다가 관망 상황에 따라 다시 돌려보내기도 합니다. 임시 저류 면적 및 깊이 값은 Hydraulics 작업 제어의 절점 기본값에 기반합니다. 이는 절점 기본값에 체크를 하지 않아도 적용됩니다.
봉인: 맨홀 뚜껑이 막혀 있는 개념으로 월류 현상이 발생하지 않는 노드에서 사용합니다. 사이펀/역사이펀과 같이 관 구배가 변경되는 구간이나 본관 보강을 위한 펌프 연결에 가장 일반적으로 사용됩니다. 압력 흐름이 발생하기 때문에 종단도에서 수위가 높게 나오는 경향이 있습니다.
2D 지반고 연결: 2D 해석 시 반드시 사용하는 옵션이며, 1D 관망에서 월류 된 유량을 2D 셀로 보내 침수 해석을 할 수 있게 해줍니다. ‘허용’ 옵션과 유사한 개념이며, 유량이 다시 관망으로 유입되는 경우 노드의 유입구 용량에 의해 제어됩니다.
2D 관저고 연결: 월류가 맨홀에서 발생하지 않고, 암거와 같이 관 말단에서 유량이 곧장 외부로 나가는 경우에 사용합니다.
관 인자의 ‘침전 깊이’는 관 내 쌓인 침전물의 양을 기본으로 하여 관거 내부의 통수능 변화를 나타내는 고정 값입니다. xpswmm에서는 침식/퇴적 과정을 해석할 수 없습니다. Sanitary 모드의 침식/퇴적은 단지 수질에 관한 기능으로써 농도에만 영향을 줄 뿐 관내의 양적인 면에서는 영향이 없습니다. 참고로 XPSWMM과 유사한 프로그램인 InfoWorks ICM에서는 농도 해석 및 침식/퇴적과 같은 양적인 모의가 가능합니다.
관망 내 구배를 살펴본 후 상식적으로 무리가 있는 지점은 지반고나 연장을 수정합니다. xpswmm은 안정적인 모델링을 위해 관의 연장이 최소 10m 이상으로 할 것을 통상적으로 추천합니다. 합류 관거의 경우 도달시간의 차이에 따라 문제가 발생할 수 있습니다. 도달시간은 xpswmm에서 계산되지 않고 사용자가 직접 입력하는 항목이기 때문에 정확한 값을 고려해야 합니다. 시간-면적법의 경우 도달시간의 권장 값은 최소 5분입니다.
조수위를 검토하기 위해서는 방류구 조건 중 3.1, 3.2, 3.3 중 하나를 사용하면 되며, 통상 ‘3.3 사용자 stage 이력’을 사용할 것을 추천합니다. 방류구 경계 조건의 ‘조수갑문’ 효과와 링크의 ‘내리막으로만’의 효과는 역류가 발생하지 않도록 하는 같은 기능을 가진 옵션입니다. 다만, 방류구 옵션을 3.3으로 사용할 경우 ‘내리막으로만’을 사용하는 것이 좋습니다.
모델링 과정에서 큰 차이점은 없습니다만, 경사가 (+)에서 (-)로 바뀌는 노드 지점은 물의 유출이 발생되지 않아야 하기 때문에 담수 조건을 ‘봉인’으로 설정해주어야 합니다.
* 아래의 사항은 GMS, SMS, WMS 모두 동일하게 적용됩니다.
구매 혹은 유지보수 1년 이내의 기관에게는 무상으로 재공급 가능하며, 이메일 첨부 혹은 링크 형태로 받으실 수 있습니다.
구매 혹은 유지보수 1년이 지난 기관은 유지보수 갱신을 통해 받으실 수 있습니다. (유지보수를 갱신하지 않은 기간 동안의 비용은 누적됩니다.)
* 아래의 사항은 GMS, SMS, WMS 모두 동일하게 적용됩니다. (2023년 기준 라이선스 정책)
소프트키는 PC에 라이선스 정보가 저장되는 방식인 만큼 PC가 고장 나거나 분실되었을 경우 “라이선스 재발급”이 필요합니다. 하드락키는 어떤 경우든 재공급이 불가하지만, 네트워크 라이선스의 경우 소프트키는 유지보수 기간 중이라면 재공급이 가능합니다. 싱글 라이선스는 소프트키라도 재공급 받을 수 없습니다.
단, 유지 보수 서비스 계약 없이는 모든 라이선스 관련 서비스를 제공받을 수 없는 점 양해 부탁드립니다. PC가 고장이 났더라도, 복구가 가능하다면 라이선스가 살아있을 가능성도 있습니다. 유지 보수 갱신이 부담스러우신 경우 PC의 복구를 먼저 시도해 보시기를 권장 드립니다.
유지 보수 갱신에 대한 문의는 하이드로소프트 홈페이지의 제품별 메뉴에서 “견적 문의” 탭을 이용해 주시기 바랍니다. 유지 보수 기간의 업체라면, 하이드로소프트 웹사이트의 기술지원 페이지를 통해 문의 주시면 되겠습니다.
* 아래의 사항은 GMS, SMS, WMS 모두 동일하게 적용됩니다.

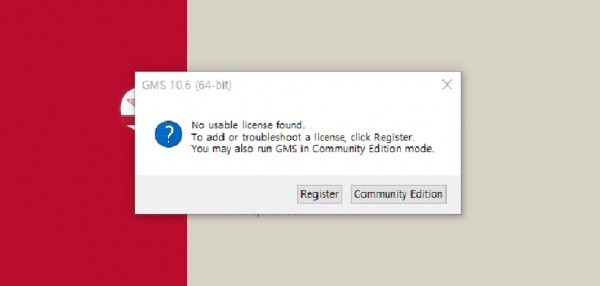

GMS, SMS, WMS의 “소프트키”는 PC에 라이선스 키가 저장되는 방식이며, 이는 “Aquaveo License Service” 프로그램을 통해 동작합니다. 해당 문제는 이러한 라이선스 관련 서비스가 정상적으로 작동하지 않은 것이 대부분 원인입니다. PC를 재 부팅하면 “Aquaveo License Service”가 자동으로 재 시작되는데, PC의 어떤 설정이나 보안 상의 이슈로 시작되지 않은 것이 원인이므로 단지 “수동”으로 시작해주면 해결됩니다.
해법1: “Aquaveo License Service” 재실행
- 실행되어 있는 GMS, SMS, WMS를 닫습니다.

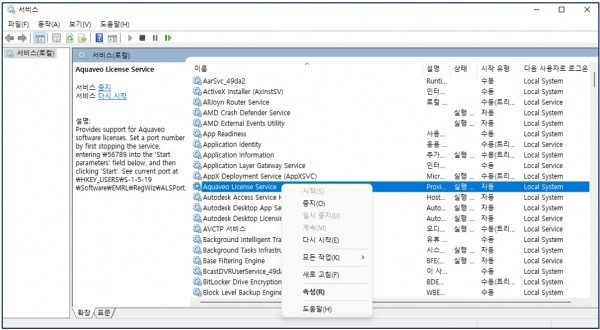

- 윈도우 시작 메뉴에서 “서비스”를 검색하고, 관리자 권한으로 실행합니다.
- “Aquaveo License Service”를 선택하고, 마우스 우 클릭합니다.
- 중지를 선택한 다음 시작을 다시 선택합니다. (애초에 중지 상태라면, 시작을 선택합니다.)
- GMS, SMS, WMS를 다시 실행합니다.
해법2: 라이선스 새로 고침 (Refresh License)
해법1을 수행했음에도 작동되지 않는다면, 해법2를 수행하시기 바랍니다.

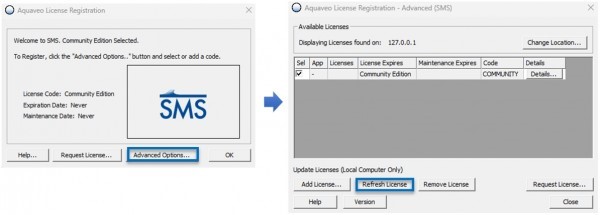

- 라이선스 등록 마법사에서 Advanced Options…을 클릭합니다.
- 보유한 라이선스가 테이블의 Sel열에 체크되어 있는지 확인합니다.
- Refresh License를 클릭하고, 나타나는 메시지에서 OK를 클릭합니다.
- Close를 클릭하시고, 라이선스가 정상적으로 적용되었는지 확인합니다.
* 아래의 사항은 GMS, SMS, WMS 모두 동일하게 적용됩니다.
GMS, SMS, WMS는 유지 보수 기간 내 최신 버전이 모두 구동 가능하도록 되어 있습니다.
예를 들어, 유지 보수 만료가 2022년 11월 13일이었을 때, 10월에 출시된 최신 버전은 사용 가능하나 12월에 출시된 버전은 사용할 수 없게 되어 있습니다. 유지 보수 기간의 제어를 위해서 하드락키 사용자에게 유지 보수 갱신 시 “버닝 코드”를 발급하고 있고, 이는 사용하는 하드락키의 유지 보수의 유효 기간을 연장시키는 역할을 합니다.
유지 보수 기간이 아닌 사용자의 경우 하이드로소프트를 통해 받았던 메일 기록을 찾아 “버닝 코드”를 확인하시기 바랍니다. (“H”로 시작하는 코드입니다.)
- 하드락키를 PC에서 제거 후 프로그램(GMS, SMS, WMS)을 실행합니다.

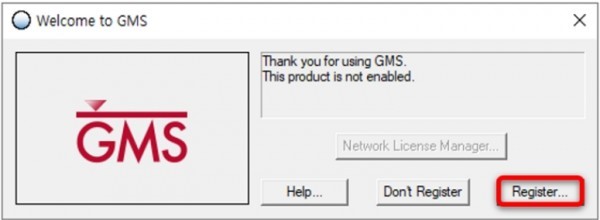

- 나타나는 창에서 Register…를 클릭합니다.
- 아래와 같은 창이 나타나면, 컴퓨터에 하드락키를 삽입합니다.

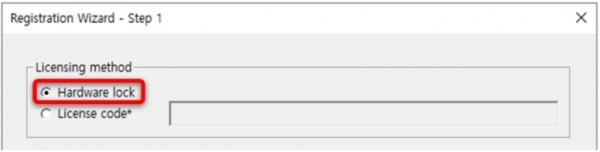

- Hardware lock 옵션이 선택된 것을 확인하고 다음을 클릭합니다.

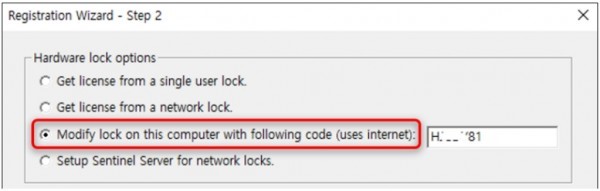

- 아래 그림과 같이 세 번째 항목을 선택하고, 우측 공란에 제공받은 버닝 코드를 입력합니다.
- 완료되었다면, 다음을 클릭합니다.
- 업데이트가 정상적으로 완료되었다는 메시지가 나타납니다. 마침을 클릭합니다.
