RMA2는 COLDSTARTS에 대해 모델 내의 노드 고도(하상고)보다 더 높은 하류 수위를 가져야 합니다. 더 낮은 레벨에서 수위를 설정하기 위해서, 사용자는 HOTSTART를 사용해야 합니다. 이는 RMA2의 "SPIN DOWN" 공정을 이용하여 수행할 수 있습니다. 모델을 구동하고, HOTSTART 파일 결과를 이용하고 낮은 경계 조건을 이용하여 다시 모델을 구동합니다. 이는 Steering Module로 할 수 있습니다. 시작 조건(하상고 보다 높은)과 마지막 조건(올바른 수위)를 주어 마지막 조건으로 수렴하도록 모델을 여러 번 구동하게 합니다. 또 다른 방법은 Revision을 이용하는 것입니다. 상황에 따라서 더 잘 수렴하는 방법을 채택해야 합니다.

일반적인 지침은 최대한 낮은 점성계수를 가지고 안정적인 구동을 하게 됩니다. 요약하자면, 값의 범위는 0.2에서 1000이고 일반적인 값은 대략 20입니다. 조류 흐름은 일반적으로 100입니다. 사용자는 매뉴얼에 있는 공식으로부터 요소 크기, 예상 속도와 Peclet 수(대게 20개 정도)에 따라 값을 계산할 수 있습니다. 선택적으로 프로그램은 원하는 Peclet 수를 기준으로 다양한 점성계수를 계산하도록 할 수 있습니다.

Software Graphic Mode는 XMS 소프트웨어가 지원하지 않는 그래픽카드를 사용할 경우 아래의 문제들이 종종 발생합니다.



  1. 객체가 생성되지 않는 현상
  2. 보기를 변경할 때 객체가 사라지는 현상
  3. 객체를 삭제할 수 없는 현상
  4. 프로그램 실행 불가능
  5. 프로그램 셧다운



Software Graphic Mode는 일종의 '안전 모드'로 해당 문제를 해결하기 위한 기능입니다. Software Graphic Mode를 사용하면 XMS가 컴퓨터의 그래픽 카드 대신 메모리와 CPU를 통해 프로그램을 구동합니다. 그래픽 카드가 없거나 지원하지 않는 그래픽일 경우에도 프로그램을 사용할 수 있지만 CPU에 크게 부담이 됩니다.

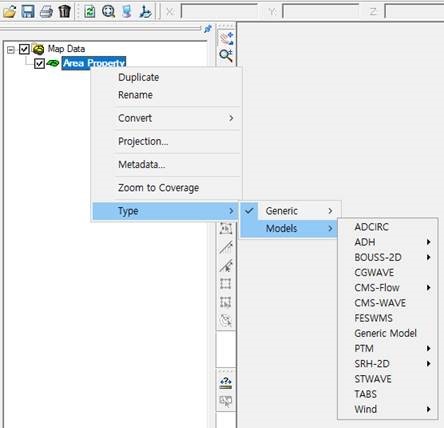

아래와 같이 default coverage에서 모델 형식을 지정하였는지 확인해 주시기 바랍니다.

모델 형식이 지정 안된 경우 변환이 되지 않는 상황이 발생할 수 있습니다.



SMS13



하천의 보를 모의하기 위한 Material을 구성하는 방법은 우선 왼쪽 상단에 Edit을 클릭하고 Material data에서 원하는 이름(일반적으로 보는 weir)을 지정하면 됩니다. 그 다음 해석하고자 하는 보의 조도계수와 와점성계수를 RMA2의 Material Properties에서 입력하면 됩니다. 앞의 계수 값들은 해석하고자 하는 하천의 관련 보고서를 참고하거나 사용자 임의의 값을 입력하면 됩니다.

자동 생성된 삼각망에서 사각망으로 수정하는 방법은 메쉬 모듈에서 도구 상자에 있는 Split/Merge 아이콘을 선택하여 삼각망에서 사각망을 수정할 수 있습니다. 하지만 메쉬의 Quality는 RMA4를 이용한 결과에 큰 영향을 끼치므로 Display Options에서 Mesh quality를 체크하여 메쉬의 Quality를 검토하시기를 권유합니다.

FESWMS는 Finite Element Surface Water Modeling Software를, HIVEL은 High Velocity을 의미합니다.



  • FESWMS은 정상 상태 및 동적 모델입니다.
  • RMA2는 상류 흐름 모델이고 일반적으로 강어귀 모델입니다. 이는 wetting과 drying을 잘 다룹니다.
  • HIVEL-2D는 상류 및 사류 흐름 모델이고, 일반적으로 수로와 여수로 모델링에 사용됩니다.
  • FESWMS는 상류 및 사류 모델이고 일반적으로 복잡한 도로 교차점 모델링에 사용됩니다.
  • RMA2, HIVEL-2D와 FESWMS는 유한 요소 모델입니다.


HEC-RAS 모델을 SMS에 직접 가지고 오는 방법은 없습니다.

SMS은 실제 데이터를 원하고 HEC-RAS는 오직 횡단면도만 요구합니다.

SMS가 2D 모델이고 HEC-RAS는 1D 모델이기 때문입니다.

반대로 SMS에서 구축한 단면 자료를 HEC-RAS로 가져가는 것은 가능합니다.



설치 설명서대로 제품을 설치하고 하드락키(동글)를 꽂았지만 컴퓨터가 이를 인식하지 못할 수 있습니다. 대부분 설치 설명서에 해당 내용에 대한 조치가 언급되어 있으니 그대로 진행했는지 꼼꼼히 확인해주세요.



그럼에도 어떤 이유로건 하드락키를 인식하지 못한 것으로 확인되면, 최신 드라이버가 정상적으로 설치되지 않은 것이 원인일 수 있습니다. 하드락키는 메모리 스틱이 아니고 프린터나 스캐너와 같은 장비이므로 장비를 위한 특정 드라이버 설치가 필요합니다.

  1. 최신 드라이버는 7.7.1 버전이며 압축된 형태로 되어 있으니 다운로드해 주시기 바랍니다.
  2. 제어판의 프로그램 추가/삭제 항목에 Sentinel 관련 프로그램이 이보다 하위 버전일 경우 삭제하시기 바랍니다.
  3. 7.7.1 버전 압축 해제 후, Setup.exe를 관리자 권한으로 설치하여 안내대로 진행한 다음 반드시 컴퓨터 재부팅을 해주십시오.
  4. 이후 화면 우측 하단에 "Sentinel Dongle Driver가 정상적으로 설치되었습니다"와 유사한 풍선 도움말이 뜨면 해당 문제는 해결된 것입니다.
  5. 그럼에도 다른 문제가 발생한다면 드라이버 설치 문제는 아닙니다.

최신 드라이버는 여기를 눌러 다운받으세요.



Gate 모의 시 적용할 수 있는 조건은 Gate 상하류 설정, 개방 높이/너비, 유량 계수 값 정도입니다.

외수위 조건 변화를 바탕으로 Gate의 개폐 모의는 어려울 것으로 판단됩니다.
