FESWMS는 Finite Element Surface Water Modeling Software를, HIVEL은 High Velocity을 의미합니다.



  • FESWMS은 정상 상태 및 동적 모델입니다.
  • RMA2는 상류 흐름 모델이고 일반적으로 강어귀 모델입니다. 이는 wetting과 drying을 잘 다룹니다.
  • HIVEL-2D는 상류 및 사류 흐름 모델이고, 일반적으로 수로와 여수로 모델링에 사용됩니다.
  • FESWMS는 상류 및 사류 모델이고 일반적으로 복잡한 도로 교차점 모델링에 사용됩니다.
  • RMA2, HIVEL-2D와 FESWMS는 유한 요소 모델입니다.


HEC-RAS 모델을 SMS에 직접 가지고 오는 방법은 없습니다.

SMS은 실제 데이터를 원하고 HEC-RAS는 오직 횡단면도만 요구합니다.

SMS가 2D 모델이고 HEC-RAS는 1D 모델이기 때문입니다.

반대로 SMS에서 구축한 단면 자료를 HEC-RAS로 가져가는 것은 가능합니다.



설치 설명서대로 제품을 설치하고 하드락키(동글)를 꽂았지만 컴퓨터가 이를 인식하지 못할 수 있습니다. 대부분 설치 설명서에 해당 내용에 대한 조치가 언급되어 있으니 그대로 진행했는지 꼼꼼히 확인해주세요.



그럼에도 어떤 이유로건 하드락키를 인식하지 못한 것으로 확인되면, 최신 드라이버가 정상적으로 설치되지 않은 것이 원인일 수 있습니다. 하드락키는 메모리 스틱이 아니고 프린터나 스캐너와 같은 장비이므로 장비를 위한 특정 드라이버 설치가 필요합니다.

  1. 최신 드라이버는 7.7.1 버전이며 압축된 형태로 되어 있으니 다운로드해 주시기 바랍니다.
  2. 제어판의 프로그램 추가/삭제 항목에 Sentinel 관련 프로그램이 이보다 하위 버전일 경우 삭제하시기 바랍니다.
  3. 7.7.1 버전 압축 해제 후, Setup.exe를 관리자 권한으로 설치하여 안내대로 진행한 다음 반드시 컴퓨터 재부팅을 해주십시오.
  4. 이후 화면 우측 하단에 "Sentinel Dongle Driver가 정상적으로 설치되었습니다"와 유사한 풍선 도움말이 뜨면 해당 문제는 해결된 것입니다.
  5. 그럼에도 다른 문제가 발생한다면 드라이버 설치 문제는 아닙니다.

최신 드라이버는 여기를 눌러 다운받으세요.



Gate 모의 시 적용할 수 있는 조건은 Gate 상하류 설정, 개방 높이/너비, 유량 계수 값 정도입니다.

외수위 조건 변화를 바탕으로 Gate의 개폐 모의는 어려울 것으로 판단됩니다.

아직 지원하지 않고 있습니다.


옵션 변경

아래의 내용을 참고해주시기 바랍니다. (www.xmswiki.com)

< SMS 10.1.3 - Released Jan 11, 2010 >

Removed distinguishment of land and water cells in STWAVE and CMS-Wave since no such specification exists in the models. This was causing some cells with solution data to not be displayed.

위 내용으로 미루어 볼 때 SMS 10.1.3 버전부터 폴리곤으로 구분하는 옵션이 사라진 것으로 보입니다.



SMS12

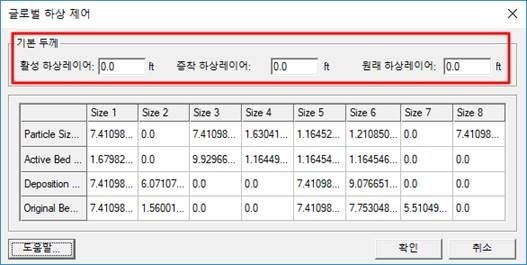

용어 정리

A) 활성 하상 레이어: 퇴적과 씻김(scour)이 발생할 수 있는 층으로 단일 시간격에서 씻김은 활성 레이어의 두께로 제한됩니다.

B) 증착 하상 레이어: 기존 하상 상부에 퇴적된 물질로 구성되는 층입니다. 코어 샘플을 채취하여 입자 분포의 변화를 본다면 퇴적층의 두께를 정의할 수 있습니다.

C) 원래 하상 레이어: 단어 그대로 원래의 하상을 의미합니다.



SMS11

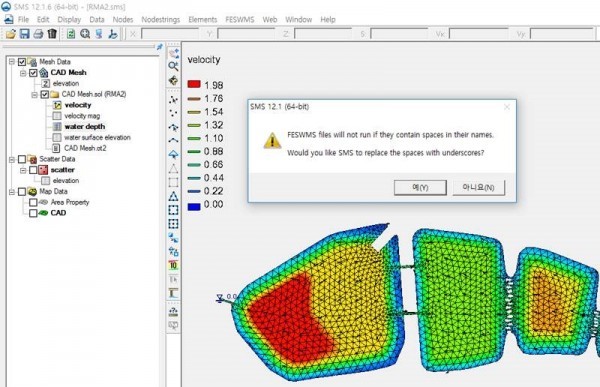

Spacing Check

FESWMS는 파일명에 간격을 허용하지 않고 있습니다. 따라서 좌측 Project explorer 창에서 CAD Mesh의 이름을 간격이 없도록 변경해주어야 합니다. 이는 단순한 이름 변경 사항이기 때문에 해석에는 영향을 미치지 않습니다.



실행 오류



해당 에러 메시지는 현재 SMS에서 실행되는 모델의 경로 위치가 올바르지 않을 경우 발생하는 것으로 확인됩니다.

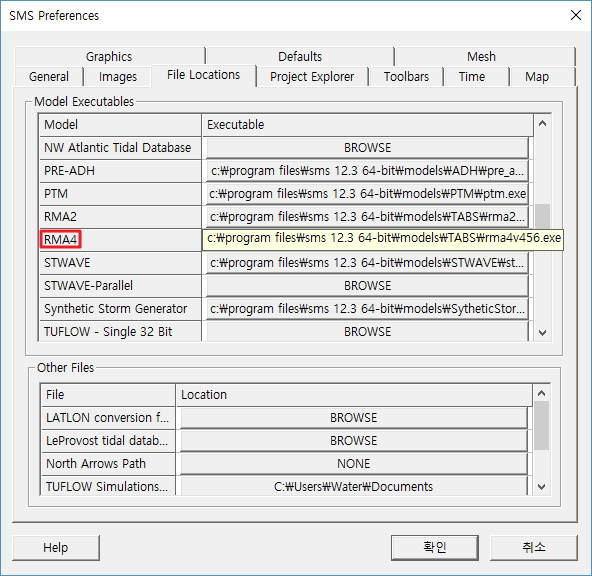

SMS의 ‘편집’ → ‘기본 설정’에서 ‘파일 위치’ 탭을 확인합니다.



SMS10



RMA4의 BROWSE를 클릭하여 RMA4 모델이 위치한 경로를 다시 지정합니다.

일반적으로는 해당 이미지에 표시되는 경로로 지정하며, 해당 폴더에 RMA4 모델이 없을 경우 다른 컴퓨터에 설치되어 있는 exe 파일을 복사하거나, 인터넷을 통해 다운로드하는 것 또한 가능합니다.



Cold Start

RMA2, FESWMS는 초기 실행 시 Mesh에서 모든 요소는 Wet 상태임을 고려하는데, 이를 ‘Cold Start’한다고 합니다. 해당 에러는 수위가 모델의 하상고보다 낮을 경우 Mesh가 Dry 상태라고 여기기 때문에 발생합니다. 즉, Cold start의 값은 모델의 하상고보다 높게 정의되어야 하며, Revision 혹은 Spin down을 통해 목표하는 수위에 수렴하도록 모델링 해야 합니다.

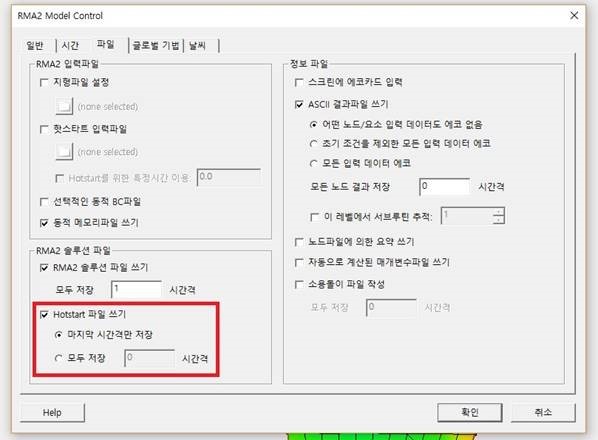

Hot Start

Revision 과정을 거치기 위해 해석 시 이전 결과 파일을 Input 파일로 설정하여 시작하는 것을 ‘Hot start’한다고 합니다.
