FAQ

자주 하시는 질문에 대해 정성스러운 답변을 드립니다
궁금증을 풀어보세요

구매 혹은 유지보수 1년 이내의 기관에게는 무상으로 재 공급 가능하며, 이메일 첨부 혹은 링크 형태로 받으실 수 있습니다.


구매 혹은 유지보수 1년이 지난 기관은 유지보수 갱신을 통해 받으실 수 있습니다. (유지보수를 갱신하지 않은 기간 동안의 비용은 누적됩니다.)


XPSWMM 2012는 windows XP, 7, 8까지 호환이 가능하며, 공식적으로 windows 10과 호환이 가능한 버전은 XPSWMM 2016부터입니다. 또한 XPSWMM 단종으로 인해 Windows 11을 공식 호환하는 버전은 없습니다.


그러나, 이것은 호환이 절대 불가능 하다는 것이 아니라 호환성을 ‘보장할 수 없다’는 뜻으로 간혹 사용가능한 경우도 있습니다. 반대로 말하면, 호환이 어려운 경우도 있다는 뜻입니다.


따라서, 특정 PC에서는 구버전을 사용했다 하더라도 모든 PC가 완벽히 같은 환경이 아니기 때문에 위 같은 문제가 발생할 수 있습니다.


해법 1: XPSWMM 버전에 따라 공식 호환 Windows 환경에 설치하여 사용합니다.
해법 2: 문제가 있는 PC에 설치하시고자 할 경우 다음을 시도해 볼 수 있습니다.


1.    PC이름, 사용자 이름이 모두 영문인지 확인합니다.
2.    설치 파일을 C드라이브 등의 영문 경로에 복사하여 설치합니다.


대부분의 공학용 상용 소프트웨어가 그렇듯이 구버전 프로그램에서는 파일 확장자가 같다 하더라도 신 버전에서 만든 파일을 그대로 가져올 수 없습니다.


대안으로, 신버전에서 모델 파일을 XPX 파일로 내보내기 한 후, 이를 구버전에서 불러오는 방법이 있습니다. 이렇게 하면 원 모델에 들어 있는 대부분의 1D 관망 정보나 인자 값, 설정 값 등을 간편하게 불러올 수 있습니다. 하지만 2D 데이터는 불러올 수 없으므로 2차원 모델링 및 설정 작업은 다시 해주어야 합니다.


단, 신버전에만 있는 기능이나 관련 정보는 구버전에서 읽을 수 없습니다. 또한 가져온 모델이 원 모델과 일치하는지는 사용자가 확인하여야 하며, 동일한 모델을 가져왔더라도 해석 엔진이 다르므로 결과는 다소 차이가 발생할 수 있습니다.


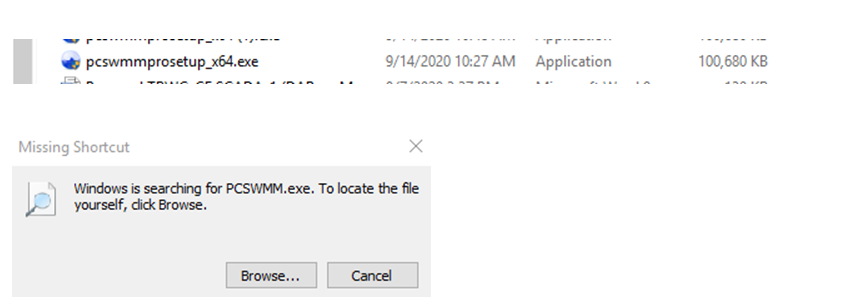

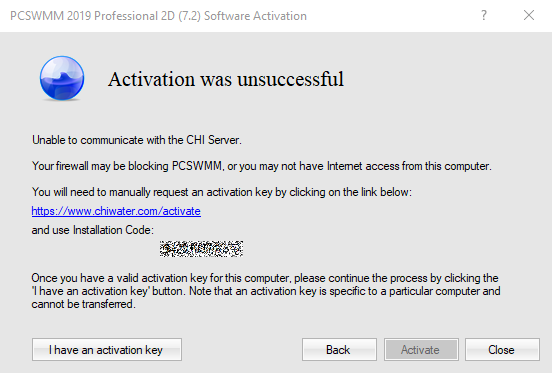

<에러 메시지>



해당 메시지는 윈도우 운영 체제에 따른 에러 메시지입니다.


최신 버전 xpswmm의 경우 2D 해석은 64bit 운영 체제에서만 지원하며, 32bit 운영 체제에서는 1D 해석 까지만 지원하기 때문에 사용자의 컴퓨터 운영 체제를 확인하시고 설치 및 이용하시기 바랍니다.

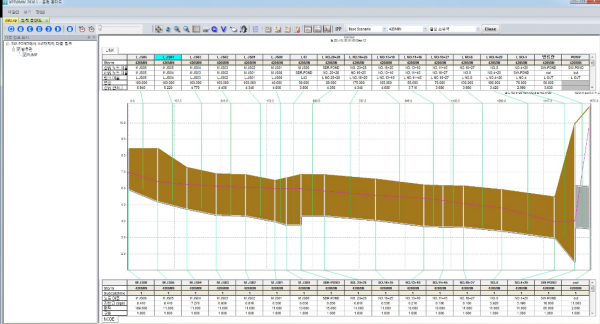

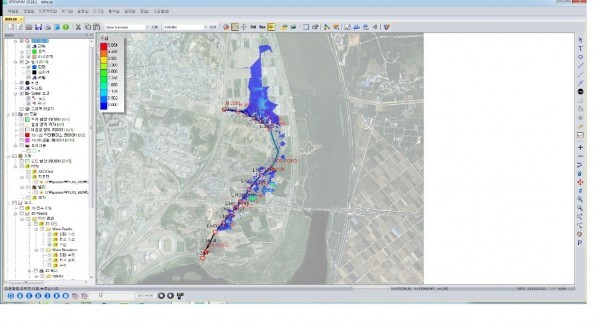

1D-2D 인터페이스 라인이 제방을 따라 있지 않고 개수로 주변에 폭넓게 그려져 있습니다. 인터페이스 라인에 우클릭해서 보기 프로필을 살펴보면 인터페이스 라인이 제방보다 낮은 것을 볼 수 있으며, 이에 따라 물이 넘쳐 2D에서 범람이 발생하는 것으로 나타난 것입니다.


이를 방지하기 위해서는 보기 프로필 창이 뜨면서 나오는 안내 메시지와 같이 '두꺼운 마루선 생성(제방으로 올림)'과 같은 보정 옵션을 사용해야 합니다. 해당 옵션을 개수로 양안의 인터페이스 라인에 적용하면 지형-분리선에 마루가 생성되게 됩니다.

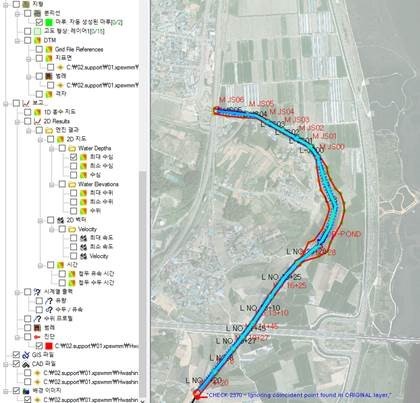

이와 같이 보정 후 해석을 하면 아래와 같이 최대 수심에서도 정상적으로 범람이 발생하지 않는 것을 확인할 수 있습니다.

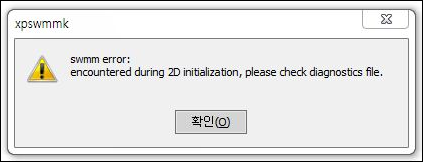

<에러메시지>





diagnostics를 체크하라는 것으로 보아 셀 개수와 관련된 메시지인 것 같습니다.


모델링 사양이나 모의 시 컴퓨터 사양 등에 따라서도 지원 가능한 셀 개수의 한계가 달라지는 것으로 알려져 있습니다. 2D 셀 영역이 너무 방대한 것은 아닌지, 셀 격자 크기가 너무 조밀한 것은 아닌지 확인해보기 바랍니다.

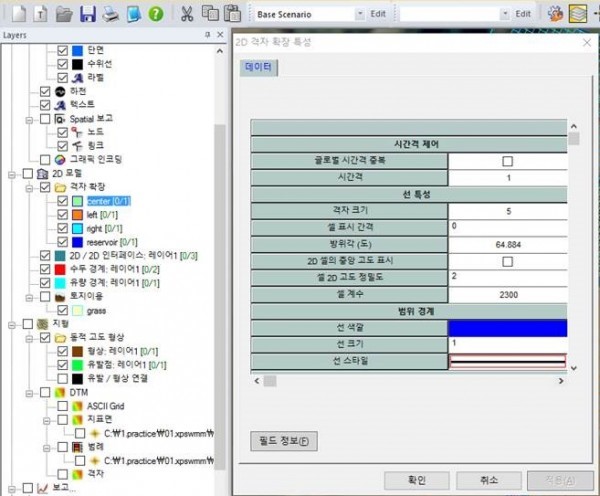

2D와 관련된 에러는 일반적으로 아래와 같이 격자 크기 조절이나 2D 작업제어 창에서의 시 간격 조절을 통해 해결하실 수 있으며 일반적으로 시 간격은 격자 크기의 1/2~1/5로 설정하셔야 합니다.




해당 노드를 기준으로 위/아래 관거 형상이 기존에 제형으로 되어있어 해석시 제형 단면 측방으로 물이 넘어가 버리기 때문에 2D에서 침수가 발생하지 않는 것으로 파악됩니다. 관로 형상을 기존 제형 단면에서 박스 형태로 변경시 정상적으로 침수가 발생하는 것을 확인하였습니다.


만약 제방 측방에서 물이 넘쳐 침수가 되는 실제 현상에 가까운 모의를 원한다면, 박스 형태로 변경 후 해당 관로에 임의의 노드를 여러 개 생성하여 모의하시기 바랍니다.

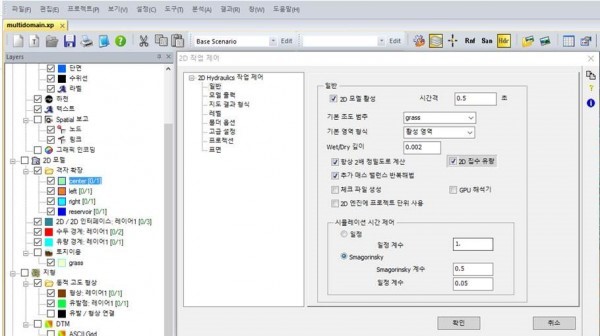

wet/dry 기능은 일정 값 이상을 침수로 간주하기 위한 옵션이 아니라 아래 그림과 같이 셀 측면에서 유량이 이동하기 위한 높이를 설정해주는 옵션입니다. 이 값에 따라 침수심과 침수 양상이 매우 다르게 나타나게 됩니다. 일반적으로 도심지의 경우 범람이 일어나면 불투수 비율이 높아 즉각적으로 확산되기 때문에 이 값은 디폴트(0.002)로 설정할 것을 권장해드립니다.


<wet/dry 깊이: 0.2>


wet/dry 깊이를 0.2m로 설정하였기 때문에 아래 표시된 셀 측면이 0.2m 이상의 침수심이 발생할 때까지는 유량이 확산되지 않습니다. 각 셀 측면이 0.2m 높이의 웨어를 가진 것이라고 보면 되겠습니다. 때문에 유역 전체적으로 높은 침수심이 발생하게 됩니다.




시간 면적법을 비롯한 도달 시간을 사용하는 기번들에 대해서 발생할 수 있는 에러입니다. 이는 도달 시간과 강우를 살펴볼 필요가 있습니다.


Rnf 작업 제어의 시간격의 디폴트 값은 1분입니다.  만약 강우의 시간 간격과 정의한 도달 시간이 1분 이하의 단위로 설정되어 있다면 지표 유출량이 크게 산출될 수 있습니다.


Rnf 작업 제어의 우기시 시간격을 도달 시간, 강우의 시간 간격의 배수로 일치시킬 필요가 있습니다. i.e) 도달 시간: 7.5분->작업 제어 시간격: 30초(강우의 시간간격 역시 동일)




불투수 비율의 단위는 %이며 표시는 첫째 자리까지 표시되나, 실제 해석 시에는 다음과 같이 둘째 자리까지 표시가 됩니다.
